Munkajegy családfa

A munkalapon gyártott főgyártmány családfa információit tartalmazó képernyőfül. A családfa fül adatai a szükségletszámítás elvégzése után jönnek létre.

A családfa adminisztrációs képernyő fül funkciói:

1. Szükséglet számítás

2. Gyártmány beszúrás a családfába

Munkajegy családfa beszúrás

3. Munkajegy családfa ág törlés

Munkajegy családfaág törlés

4. Munkajegy információk megjelenítése

Munkajegy családfa információ

5. Családfa állapotadatok kezelése

Munkajegy családfa állapot

6. Családfa adatok nyomtatása

Munkajegy családfa adatok nyomtatása

1. A munkajegy anyagszükségletének kiszámítása

A [Családfa] képernyőfülön található [Szükséglet számítás ] gomb megnyomása után a program a munkajegy fejben megadott rajzszámra és gyártandó mennyiségre létrehozza a munkajegy rajzszámára – mint főgyártmányra – vonatkozó családfát (HMunCsa), kiszámítja és a munkajegy családfájához csatolja a gyártáshoz szükséges anyagszükségleti (HMunAny) és műveleti (HMunMuv) tételeket.

Az anyag (és művelet) szükséglet számítás elvégzésének feltételei:

1. A munkalapra még nem volt elvégezve az anyagszükséglet számítás.

KMunLap.MlpAzo Not In HMunCsa.MlpAzo

2. A gyártandó főgyártmány rajzszáma ellenőrzött állapotban van.

KMunLap.GyaAzo -> HGyaTor.EllAll = ’1’

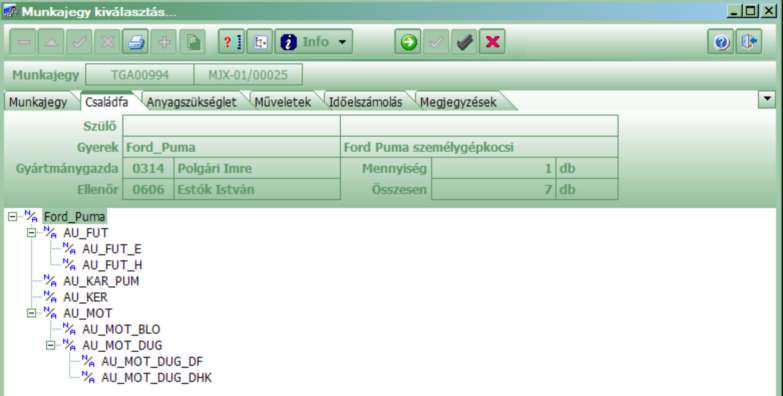

A szükségletszámítás elvégzése után a képernyőfülön megtekinthető a munkalap családfája.

A munkalap családfa információkat tartalmazó adattábla: HMunCsa

Azonosító adatok:

A0. ID float NOT NULL , – Összerendelési tétel azonosító PK

A tétel felvitelekor a program által generált inkrementális azonosító.

Egyedi azonosító az adattáblában.

A1. MlpAzo varchar (15) NOT NULL, – Munkalap azonosító fk: KMunLap.MlpAzo

A fejhez történő (master-detail) kapcsolódást biztosító mező.

Alap adatok:

A1. IDS float NOT NULL , – Szülő azonosító Sw: HGyaCsa.IDG

Munkalapon belül nem egyedi. Egy gyártmány több gyermek gyártmánynak lehet a szülője. Azt mutatja, hogy az adott családfa elem szülő gyártmányának mi a gyerek azonosítója. A munkalap főgyártmány szülő azonosítója: -1 (a főgyártmánynak a munkalapon belül nincs szülője).

A2. IDG float NOT NULL , – Gyerek azonosító

Munkalapon belül egyedi. A szükséglet számítás során, a fabejárás sorrendje szerint készített azonosító. A munkajegy főgyártmány azonosítója 0. Utólagos beszúrás esetén a tábla maximális azonosítóját követő sorszámot ad a program, a beszúrás helyétől függetleneül.

A3. GyaAzoG varchar (30) NOT NULL , – Gyártmány azonosító – Gyerek

A gyermek gyártmány azonosítója a gyártmány törzsben. fk: HGyaTor.GyaAzo

A4. Mennyi float NULL , – Mennyiség <A:1>

A szülő gyártmány egységébe beépülő gyermek gyártmányok mennyisége, a gyermek gyártmány mennyiség egységében.

Pl: 2 db dugattyú hajtókar épül be egy dugattyú szerkezetbe.

A5. MennyiOs float NULL , – Mennyiség <A:1>

A főgyártmány (Nem a közvetlen szülő, hanem a munkalapon gyártandó gyártmány!) egy egységéhez egységébe beépülő gyermek gyártmányok mennyisége, a gyermek gyártmány mennyiség egységében.

Pl: 16 db dugattyú hajtókar szükséges 1 Ford Mondeo legyártásához

A6. EloKod varchar (1) NOT NULL , – Élőkód (I/N)

Az élő és a nem élő tételek megkülönböztetésére szolgáló kód.

Számított adatok:

S1. Szint float NULL , – Szint

Az összerendelés szintje. Nem használt adatmező.

S2. AllKod varchar (3) NOT NULL , – Gyártási állapot kód GAL

0 – Alap

1 – Folyamatban

2 – Kész

3 – Ellenőrizve

9 – Kizárva

S3. FelMod varchar (3) NOT NULL , – Adatfelviteli mód GFM

0 – Normál (szükséglet)

1 – Beszúrás

S4. RogMod varchar (1) NOT NULL , – Adatrögzítési mód GRM

0 – Kézi

1 – Módosított gépi

2 – Gépi

Napló adatok:

N1. Opekod varchar (20) NOT NULL , – Rögzítés napló adatok

N2. Terkod varchar (20) NOT NULL , – Terminál kód

N3. Rogdat datetime NOT NULL , – Rögzítés dátuma

Indexek:

1. GyaAzoG
